方形逆流式冷却塔

详情说明

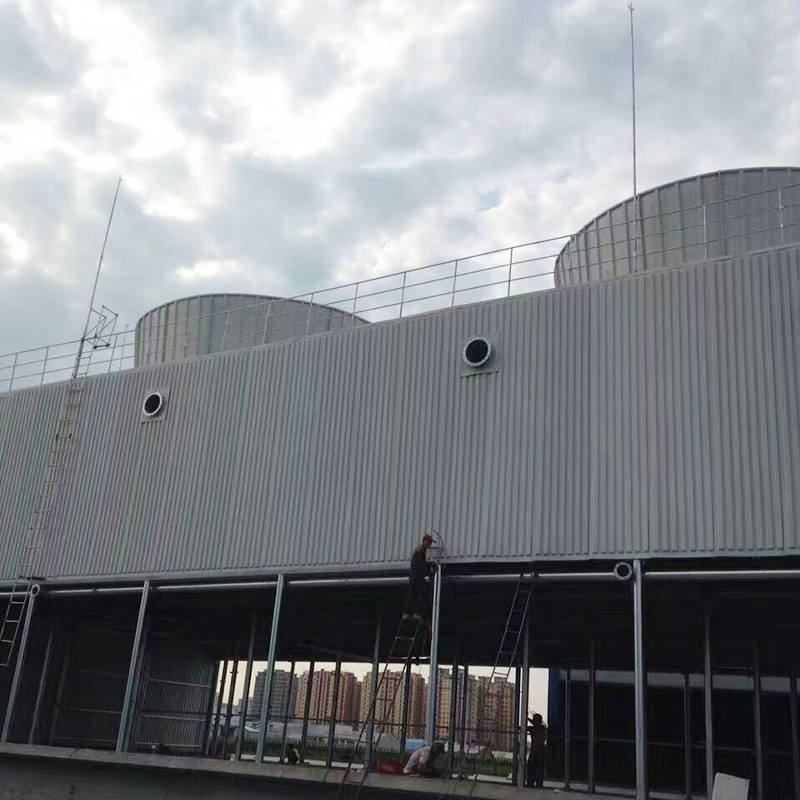

一、产品简介：

本系列方形逆流式冷却塔采用逆流式气热交换技术，使冷空气从冷却塔底部进风，逆流往上进入填料层，实现热交换带着热量。主体采用全钢结构，玻璃钢护板，塔体设检修扶梯供塔顶设备的正常维护管理。采用S波纹填料，改性PVC材料，特殊构造的流水膜以扩散淋水面积；通过喷淋管道和喷头散溅式的布水方式，实现布水均匀，加大散热量，增强冷却效果。

我公司根据近二十年的制造经验，对本系列产品的结构设计作了局部改进，使其运行更加稳定可靠、主体耐用、装配更方便，维修率极低。公司杜绝“粗放式”的生产管理，实行标准化生产，产品高度机械化作业。产品广泛应用与石油、化工、冶炼、橡胶、食品、空调、注塑、制药、酿造等行业的循环水冷却工艺当中。

型号	流量	外形尺寸（mm）			风机直径	电动功率	水压（kpa）	运行重量（kg）
型号	（m3/h）	长（L）	宽（W）	高（H）	（mm）	（kw）		净重DRY	运行重WET
DS-500T	500	5000	5000	5250	3700	18.5	52	4150	9180
DS-600T	600	5250	5250	5770	3700	18.5	52	4680	10220
DS-700T	700	5500	5500	5770	4050	22	52	5460	11380
DS-800T	800	6000	6000	5900	4250	30	52	6520	11380
DS-900T	900	6500	6500	6100	4550	30	52	7550	13300
DS-1000T	1000	7000	7000	6100	4550	30	52	8200	16870

冷却塔结构构成：

名称	说明
主体钢结构	选用Q235国标钢材材质（一级钢），采用先进的良流线技术加工而成，全部机械化、自动化加工，整体结构强度高，结构受力合理。塔体结构具有多向受力性能的效果，能有效的承受集中荷载，非对称荷载，降低了冷却塔的振动。
外围护板	采用机械高温拉挤型材，为高强度玻璃钢复合材料，强度仅次于钢板。外观美观大方，尺寸平整。使用寿命长久，利于拆卸
导风筒	采用玻璃钢材质，阻燃氧指数≥40，采用全自动喷射技术制作，厚度均匀，含胶量大，表面平整光滑，整体刚性强。风筒内壁与风机叶尖之间距离控制在30±5mm。采用玻璃钢材质，阻燃氧指数≥40，采用全自动喷射技术制作，厚度均匀，含胶量大，表面平整光滑，整体刚性强。风筒内壁与风机叶尖之间距离控制在30±5mm。
防水电机	是采用防水、防潮、耐腐蚀的专用Y系列户外型冷却塔电机，密封性好，广泛适用于各种条件下的冷却塔环境。绝缘等级为F级，防护等级达到IP55，电机工作电压为380V，额定频率为50Hz。
减速机	是一种运用行星轮系传动原理，采用硬齿面圆柱齿轮浮动啮合机构的减速机。该产品结构紧凑、体积小、运转平稳、噪声低、耐腐蚀、寿命长，使用维修方便。
冷却风机	为清华大学工程力学系设计的机翼型轴流风机，叶片为铝合金材质，叶片采用可调式轮毂，可根据需求条件角度。气动力合理、效率高、风量大、噪声低、耐腐蚀。设计使用寿命15年。
配水系统及喷头	采用管式配水系统，配水系统具有的防堵塞性能。塔内不同位置喷头的布水流量偏差＜5%，整个配水系统在额定流量的70％～130％内配水均匀。喷头材质为ABS工程塑料，一次注塑成型，采用广角设计，雾化均匀，无死角。保证水温达到80℃。
散热填料	填料是冷却塔重要的部分，它的效率高低，取决于冷却水与空气在填料中充分接触的程度。我公司采用多波纹S型填料，尺寸：1000mm×500mm×0.4mm。独特的填料流道，使水流在填料表面能形成大面积的流动水膜，延长了水在填料里的冷却时间，使空气能迅速带走水中的热量，提高了水冷却效果。材质为改性PVC全新材料，耐温达到60℃。
收水器	效回收型除水器采用耐腐蚀PVC材料，其结构通过改变气流流向，能有效地去除从填料中出来的湿空气水份，使水的飘逸率降低至0.001%以下。当清洗填料时，可方便的将除水器卸除。
爬梯、护栏	冷却塔安装有爬梯、护栏，便于日常检查、维修。

三、电动机相关参数介绍

绝缘的温度等级	A级	E级	B级	F级	H级
绕组温升限值（K）	105	120	130	155	180
性能参考温度（℃）	60	75	80	100	125
性能参考温度（℃）	80	95	100	120	145

电动机防护等级达到IP55

IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

第1个数字的含义：

0：无防护，没有专门的防护

1：防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分

2：防护大于12mm的固体，能防止直径大于12mm的固体异物进入壳内。能防止手指触及壳内带电或运动部分①

3：防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②

4：防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②

5：防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。

6：尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分

第2个数字的含义：

0：无防护，没有专门的防护

1：防滴，垂直的滴水应不能直接进入电机内部

2：15o防滴，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部

3：防淋水，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部

4：防溅，任何方向的溅水对电机应无有害的影响

5：防喷水，任何方向的喷水对电机应无有害的影响

6：防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响

7：浸水，电机在规定的压力和时间下浸在水中，其进水量应无有害影响

8：潜水，电机在规定的压力下长时间浸在水中，其进水量应无有害影响

电机应用中常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。
